芯片封裝形式一般包括直插式、貼片式、芯片級和晶圓級等多種,其中TO94是應用最廣的直插式封裝類型之一,特別是在電流檢測、光伏發電等領域。TO94典型封裝結構如圖1所示,其結構包括塑封體、裸芯片、引線框架、鍵合線四大部分,其中引線框架又分為焊盤、內引腳和外引腳,TO94封裝最大特點是外引腳長度要明顯大于其他方向的尺寸,使其應用場景兼容性更廣。同時,作為典型的塑封類型,TO94芯片在高溫高濕或劇烈震動等變化的實際環境中,極易發生可靠性失效問題,造成應用端模塊的失效。
圖1 TO封裝結構圖
TO94封裝常見的可靠性失效位置如圖2所示,包括塑封體內部、不同材料接觸界面、鍵合點等位置。
氣相誘導裂紋
氣相誘導裂紋,又稱爆米花現象,是指塑封體本身在環境中吸潮后,當使用過程中再遇到高溫作業,水汽會迅速膨脹將器件撐開,導致封裝體鼓包、開裂、鍵合點斷開、結構變形等,造成結構和電性功能異常,該現象屬于在特定條件下的瞬態失效模型。
分層失效
TO封裝分層失效點主要位于塑封體、引線框架、芯片、焊點之間的界面。由于金屬材料、高分子材料、半導體材料具有差異的熱膨脹系數(CTE),當器件在外界溫濕度變化時,多種材料反復膨脹收縮程度不同,造成不同材料界面的分層,屬于典型的累積失效模型。
鍵合點脫落
鍵合線連接芯片功能焊盤和引線框架引腳焊盤,具有電氣連接的功能,鍵合點脫落直接造成斷路,使器件失效。鍵合點一般為金焊球與鋁焊盤的兩種金屬材料的接觸和結合,該位置的失效屬于雙金屬活化與擴散的物理失效模型。兩種金屬材料接觸會形成合金界面,當界面形成了過量的脆性金屬間化合物(即柯肯達爾空洞),就會造成鍵合界面接觸電阻增大、強度下降,導致鍵合點脫落。
等離子清洗

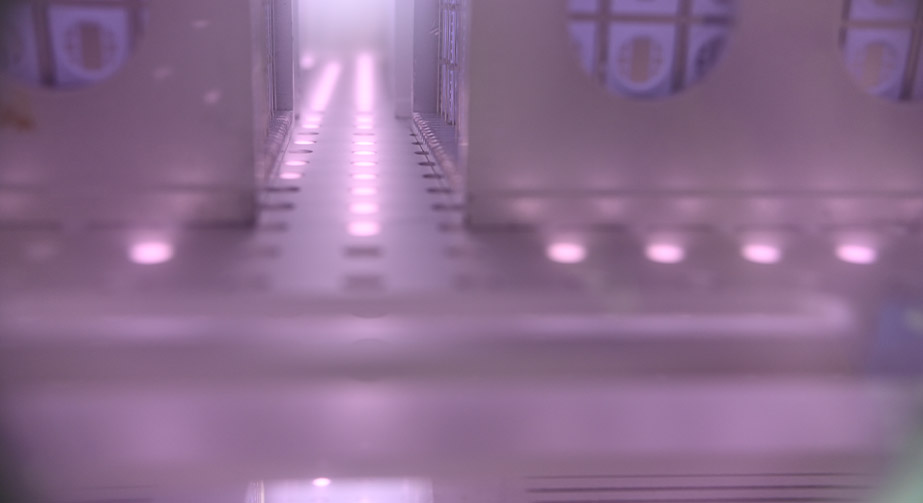

在鍵合打線前增加等離子清洗工序能夠明顯提升鍵合工藝的可靠性。功能芯片的鋁焊盤,暴露在空氣中極易氧化、被水汽腐蝕,等離子清洗可以明顯去除該焊盤位置的薄金屬氧化層、缺陷、沾污等,提升結合力;引線框架的鍍銀表面質量與電鍍工藝相關,增加等離子清洗,框架鍍層會更加致密緊實,可提升焊球與框架鍍層的結合力。而在塑封前增加等離子清洗,可明顯改善框架的表面活性,提高框架與塑封體的結合。
