又湿又紧又大又爽a视频,欧美性猛交内射兽交老熟妇,香港三级日本三级妇三级,尤物99国产成人精品视频

高強高模聚酰亞胺(PI)纖維具有突出的力學(xué)性能、耐高低溫、耐老化和低吸水、低介電、高絕緣等性能特點,是綜合性能優(yōu)異、發(fā)展?jié)摿ν怀龅母咝阅苡袡C纖維,能夠在航空航天及電力電子等領(lǐng)域發(fā)揮重要作用,是應(yīng)用前景廣闊的關(guān)鍵材料。與現(xiàn)有的高性能有機纖維相比,PI纖維能夠彌補超高分子量聚乙烯纖維耐熱性低、抗蠕變性差的缺點,不存在芳綸纖維吸水率高、熱變形程度大的問題,耐環(huán)境特別是耐紫外輻照性能優(yōu)于PBO纖維。

PI纖維工業(yè)化,最高等級產(chǎn)品拉伸強度達(dá)到4.0GPa。在擁有上述多項優(yōu)勢的同時,PI纖維也存在有機纖維的共性問題。聚酰亞胺大分子鏈中交替分布著大量的由酰亞胺五元環(huán)和芳環(huán)構(gòu)成的剛性共軛環(huán)狀結(jié)構(gòu),酰亞胺鍵連接的長直分子鏈段結(jié)構(gòu)規(guī)整,具有高度穩(wěn)定性,分子鏈間作用力強。上述結(jié)構(gòu)特性使得PI纖維在具有較高強度和模量的同時,也導(dǎo)致PI纖維取向度高,分子鏈中極性基團(tuán)向內(nèi)反轉(zhuǎn),纖維表面平整光滑,PI纖維整體表現(xiàn)為低表面能、高度疏水和化學(xué)惰性。高性能纖維的主要應(yīng)用方向之一是作為復(fù)合材料增強相使用。PI纖維的表面特性不利于樹脂基體的浸潤與復(fù)合。與樹脂固化制成復(fù)合材料后,PI纖維與樹脂基體間的界面結(jié)合效果也會受此影響,樹脂基體無法將作用力充分傳遞至增強纖維,進(jìn)而導(dǎo)致纖維至復(fù)合材料性能轉(zhuǎn)化率低。此外,PI纖維與一般有機纖維的形態(tài)結(jié)構(gòu)類似,存在原纖排布構(gòu)成的皮芯結(jié)構(gòu),纖維皮層及芯層的性能差異與結(jié)合狀同樣會導(dǎo)致復(fù)合材料在受到層間剪切及橫向拉伸作用力時容易出現(xiàn)脫黏及剝離現(xiàn)象,為復(fù)合材料性能帶來不利影響。針對這一問題,當(dāng)前主流的解決方法為纖維表面改性,大體可分為物理改性與化學(xué)改性?；瘜W(xué)改性主要通過在纖維表面引入反應(yīng)基團(tuán)的方式提高其極性與反應(yīng)活性,物理改性則使用等離子體、電暈、高能粒子束等手段對纖維表面進(jìn)行重構(gòu),改善表面性能。

等離子體表面處理技術(shù)對PI纖維的影響

氣體吸收了一定的能量后會因為產(chǎn)生分子離解和原子電離的現(xiàn)象而變成準(zhǔn)中性熱力學(xué)系統(tǒng),也就是廣義上的等離子體。等離子體處理可以去除附著于基材表面上的異物,并使被處理表面形成極性基團(tuán)(羰基、羥基、羧基等)。該過程可以使基材表面清潔,并獲得親水化的效果。同時附著于基材表面的極性基團(tuán)增加基材表面張力,從而增強基材表面可粘合性。隨著等離子體處理技術(shù)的不斷進(jìn)步,在纖維表面改性領(lǐng)域應(yīng)用該項技術(shù)的研究逐漸增多。

等離子體表面處理對纖維表面形貌的影響分析

等離子體處理前后的PI纖維樣品表面微觀形貌如圖1所示,從SEM圖像中可以看出未經(jīng)處理的空白對照組PI-0的纖維表面除少量黏附物外整體平整光滑,無明顯起伏凹凸結(jié)構(gòu),原纖排布形成的溝槽紋理不明顯;經(jīng)過等離子體表面處理的樣品纖維表面黏附物增多,隨著處理時間延長進(jìn)一步出現(xiàn)溝槽紋理加深,皮層原纖出現(xiàn)微裂紋及部分剝離,纖維皮層沿軸向開裂等現(xiàn)象。

圖 1 PI纖維等離子體表面處理前后的SEM照片(a)PI-0;(b)PI-2;(c)PI-4;(d)PI-6;(e)PI-8;(f)PI-10

從物理形貌角度觀察,PI纖維表面的介觀形態(tài)在等離子體處理前后變化非常明顯。處理時間為2min的PI-2組纖維表面出現(xiàn)顆粒狀凸起,黏附物增多。分析原因可能是對纖維表面等離子體處理形成了清理效果,生成了表面能較高的新鮮表面,吸引大氣中的雜質(zhì)粘附在纖維表面;處理時間為4min的PI-4組纖維表面出現(xiàn)較為明顯的凸起及凹槽結(jié)構(gòu),原纖排布紋理與未處理樣品相比更加清晰,表明處理達(dá)到一定程度后纖維表面粗糙度明顯上升;隨著處理時間的增加,PI纖維的表面形貌變得越來越復(fù)雜,PI-6組纖維皮層出現(xiàn)不規(guī)則裂紋,纖維邊緣較為明顯的原纖紋理已不再完全沿軸向均勻排布,部分原纖發(fā)生扭曲及斷裂現(xiàn)象;處理時間達(dá)到8min后,PI-8組纖維表面出現(xiàn)明顯的皮層剝離現(xiàn)象,皮層下裸漏的原纖有部分區(qū)域存在加熱熔融后生成的顆粒狀產(chǎn)物;處理時間最長的PI-10組纖維皮層沿軸向大范圍開裂,纖維表面還能觀察到原纖斷裂剝離后遺留的溝槽,可能的原因是:一方面為纖維受等離子體處理后表面過度刻蝕造成損傷,皮層完整性與強度有所下降,更容易遭受破壞;另一方面纖維皮層及芯層受熱程度及橫向熱膨脹存在差異導(dǎo)致纖維本體出現(xiàn)內(nèi)部應(yīng)力,上述兩方面原因共同作用引發(fā)纖維皮層開裂。

從纖維增強樹脂基復(fù)合材料的結(jié)構(gòu)特點分析,纖維表面粗糙度增加有利于樹脂基體對纖維束的浸潤,強化兩者復(fù)合后的界面結(jié)合效果,提高復(fù)合材料性能;另一方面纖維過度處理后會遭受程度較為嚴(yán)重的表面損傷,不僅會造成纖維本身性能下降,制成復(fù)合材料后還可能成為內(nèi)部缺陷,引發(fā)應(yīng)力集中,進(jìn)而導(dǎo)致材料破壞。

等離子體表面處理對PI纖維與環(huán)氧樹脂浸潤效果的影響

通過動態(tài)接觸角測試表征等離子體改性前后環(huán)氧樹脂對PI纖維浸潤效果的變化,測試結(jié)果如圖2所示。根據(jù)測試結(jié)果可知,未經(jīng)等離子處理的空白對照組PI-0纖維在環(huán)氧樹脂液體中的接觸角為137°;隨著等離子體表面處理時間的增加,改性后的PI纖維在環(huán)氧樹脂液體中的接觸角呈現(xiàn)下降趨勢;等離子體處理10min的PI-10實驗組纖維的接觸角下降到44°,下降幅度達(dá)到76.9%。測試結(jié)果表明大氣等離子體表面處理能夠改善環(huán)氧樹脂對PI纖維的浸潤效果;此外在本試驗條件下,隨著等離子體處理時間增加,環(huán)氧樹脂對PI纖維的浸潤效果越好。

  圖 2 等離子體處理前后的PI纖維與環(huán)氧樹脂的接觸角

PI-2及PI-4實驗組經(jīng)歷等離子體表面處理的時間較短,環(huán)氧樹脂對其浸潤性上升的主要原因為粗糙度提高及纖維比表面積增大,此外處理后PI纖維表面極性狀態(tài)的改變會引發(fā)PI纖維表面自由能極性分量增加,也能夠起到改善PI纖維與樹脂基體界面結(jié)合效果的作用。根據(jù)纖維表面形貌表征結(jié)果,PI-6及PI-8實驗組纖維表面已出現(xiàn)皮層微裂紋及原纖斷裂現(xiàn)象,一方面這些損傷結(jié)構(gòu)能夠在相當(dāng)程度上提高纖維比表面積,增強環(huán)氧樹脂對PI纖維的浸潤效果,表現(xiàn)在測試中即為動態(tài)接觸角的顯著減小;另一方面樹脂基體與這些損傷區(qū)域復(fù)合后可能成為材料中的缺陷點,導(dǎo)致應(yīng)力集中,最終對復(fù)合材料的力學(xué)性能造成不利影響。處理時間最長的PI-10實驗組纖維皮層出現(xiàn)大范圍開裂,且由于纖維皮-芯受熱膨脹程度差異導(dǎo)致纖維皮層與芯層間存在間隙,樹脂基體能夠沿裂紋進(jìn)入纖維內(nèi)部,故此該組纖維動態(tài)接觸角明顯小于其他實驗組。但過度處理會進(jìn)一步減弱纖維皮層與芯層間的橫向結(jié)合力,復(fù)合材料承受載荷時可能引發(fā)纖維皮層剝離脫落,導(dǎo)致復(fù)合材料因非常規(guī)模式提前破壞。

等離子體表面處理對纖維/樹脂界面結(jié)合強度及PI纖維本體性能的影響

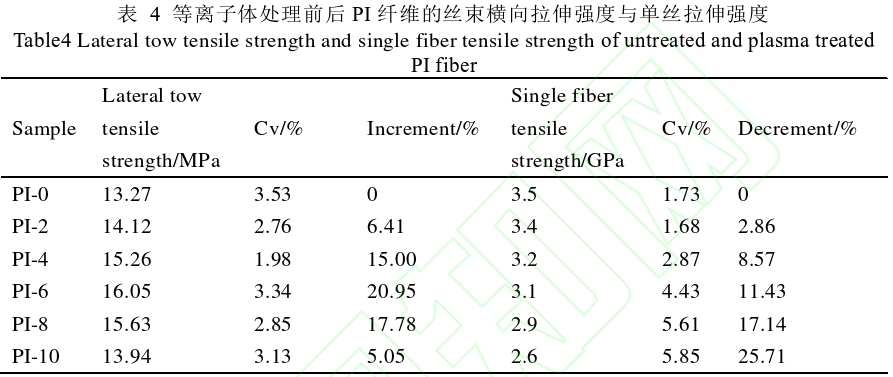

選取絲束橫向拉伸測試及纖維單絲強度測試分別表征等離子體處理前后PI纖維與樹脂基體的界面結(jié)合強度及PI纖維性能變化,測試結(jié)果如表4所示。通過對比纖維表面改性前后的測試結(jié)果,可以發(fā)現(xiàn)經(jīng)過處理的實驗組纖維與樹脂基體的界面結(jié)合強度均獲得了不同程度的提高,其中處理時間最短的PI-2實驗組界面結(jié)合強度上升幅度較小,這一結(jié)果與浸潤性測試結(jié)果大體一致,較短的處理時間不足以改變PI纖維表面光滑及化學(xué)惰性的特點,對浸潤效果及后續(xù)界面結(jié)合帶來的幫助相對有限。PI-4及PI-6實驗組纖維表面形貌均出現(xiàn)了程度較大的不可逆變化,纖維與樹脂間的界面結(jié)合強度提升明顯,且與處理時間呈正相關(guān)趨勢。這表明等離子體表面處理對纖維與樹脂基體的黏附結(jié)合狀態(tài)具備改善調(diào)節(jié)作用。PI-8與PI-10實驗組的絲束橫向拉伸測試結(jié)果與浸潤性能測試結(jié)果不一致,較好的樹脂浸潤效果未能有效轉(zhuǎn)化為更理想的界面結(jié)合強度,結(jié)合纖維表面介觀形態(tài)變化的特點,分析其原因應(yīng)為過度處理引發(fā)的損傷效應(yīng)抵消乃至超過浸潤效果提升造成的有利影響,其中PI-10實驗組的界面結(jié)合強度低于PI-8實驗組,僅略高于未經(jīng)過等離子處理的PI-0實驗組。

等離子體表面處理對PI纖維增強復(fù)合材料性能的影響

選取彎曲強度及層間剪切強度及拉伸強度作為等離子體處理前后PI纖維增強復(fù)合材料宏觀力學(xué)性能的考察項目,測試結(jié)果如圖4所示。PI纖維增強復(fù)合材料的彎曲強度及層間剪切強度變化規(guī)律與絲束橫向拉伸測試結(jié)果基本一致。隨著等離子體處理時間的增加,復(fù)合材料彎曲及層間剪切強度也逐漸提高,當(dāng)?shù)入x子體處理達(dá)到一定時長后復(fù)合材料性能轉(zhuǎn)而下降,其中PI-6實驗組彎曲強度及層間剪切強度最高,分別為532MPa及38.6MPa,相比于空白對照組的390MPa及27.8MPa,提高幅度約為36.41%及38.85%。

從拉伸強度測試數(shù)據(jù)來看,處理時長較短的PI-2、PI-4及PI-6實驗組拉伸性能受到的影響相對較小,強度降幅低于5%;隨著處理時長進(jìn)一步增加,復(fù)合材料拉伸性能受到的影響增強,PI-10實驗組拉伸強度為1554MPa,與空白對照組1790MPa的結(jié)果相比下降13.18%。

圖 4 PI/EP復(fù)合材料等離子體處理前后彎曲、層間剪切(ILSS)及拉伸強度

結(jié)合前文所述絲束橫向拉伸試樣破壞面的表面介觀形態(tài)變化,分析等離子體處理后PI纖維增強復(fù)合材料綜合力學(xué)性能增強的原因為:樹脂基體對PI纖維束浸潤充分,改善了兩者的復(fù)合效果,增強了PI纖維與樹脂基體之間的界面結(jié)合強度,使得材料承受的載荷能夠更全面均勻的通過環(huán)氧樹脂基體將應(yīng)力傳遞至PI纖維增強體,彎曲及層間剪切強度相應(yīng)提升;拉伸強度受纖維強度損失與界面改善效果的綜合作用,后者能夠?qū)η罢邘淼牟焕绊懫鸬揭欢ǖ难a償作用,故此復(fù)合材料拉伸強度未出現(xiàn)明顯下降。等離子體過度處理的PI纖維增強復(fù)合材料性能下降主要源于破壞模式的改變,該模式下PI纖維與樹脂的界面結(jié)合強度已不再是影響復(fù)合材料性能的主控因素,PI纖維本身的狀態(tài)起到更為重要的核心作用。PI-8及PI-10實驗組處理時間過長,纖維表面受損嚴(yán)重,與樹脂復(fù)合后容易形成缺陷,產(chǎn)生應(yīng)力集中,纖維表面原纖及皮層提前破壞導(dǎo)致復(fù)合材料力學(xué)性能下降。

盡管過度處理會導(dǎo)致PI纖維增強復(fù)合材料性能下降,但即便是降幅最大的PI-10實驗組復(fù)合材料的彎曲強度及層間剪切強度測試結(jié)果仍優(yōu)于空白對照組。這表明PI纖維的等離子體表面改性效果能夠影響復(fù)合材料的宏觀力學(xué)性能,改善PI纖維與樹脂基體間的界面結(jié)合效果。前述測試表征結(jié)果與復(fù)合材料力學(xué)性能變化情況也說明這種表面改性處理是可控的且具備一定規(guī)律性。合理適當(dāng)?shù)睦w維表面處理能夠在一定程度上解決PI纖維在復(fù)合材料領(lǐng)域的部分工程化應(yīng)用問題。
